Si ha ajustado las zapatas de freno de manera que no haya exceso de recorrido, pero el freno de mano a pesar de esto todavía realiza un gran recorrido, es probable que el cable se haya estirado y deba ser ajustado.

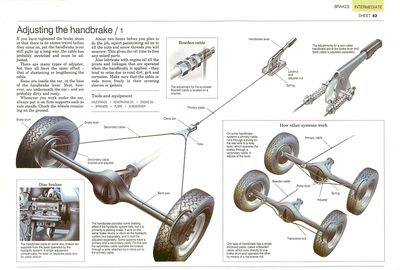

El freno de mano Tambor defreno Eje trasero Soporte del cablesecundario yajustador Cable secundario Palanca defreno Yugo Bulón Cable principal Palanca de frenode mano Tuerca deseguridad ytuerca deajuste Resorte

El freno de mano

El freno de mano proporciona cierto efecto de frenado si el sistema hidráulico falla, ya que principalmente es un freno para estacionar. Actúa por separado sobre los mismos tambores de freno o discos que el sistema hidráulico y debe ser ajustado por separado. Algunos sistemas tienen un cable primario y uno secundario. En éste, el cable secundario acciona los frenos a través de un yugo unido por un pasador de horquilla al cable principal.

Hay muchos tipos de ajustadores, pero todos tienen el mismo efecto sobre el cable para acortarlo o alargarlo.

Frenos de disco

Frenos de disco

Las almohadillas del freno de mano en algunos frenos de disco, están separadas de las almohadillas accionadas por el sistema hidráulico. Un sólo ajuste compensa el desgaste de las pastillas separadas y el estiramiento del cable.
